拆解行云集成电路 OSDI’26 录用成果：CPU–GPU 混合推理如何让万亿参数 MoE 在本地逼近云端体验
近日，行云集成电路与清华大学联合完成的 CPU–GPU 混合推理研究成果，入选国际操作系统领域顶级会议 OSDI’26。论文聚焦如何在在由通用 CPU 和消费级 GPU 组成的单节点平台上，为大型混合专家模型（MoE）提供接近云端水平的推理服务质量。
MoE 模型每次推理只激活少量专家，这为 CPU–GPU 协同提供了可能：容量更大、单位容量成本更低的 CPU 内存负责容纳完整模型权重，GPU 则承担 attention、共享专家等计算密集型模块。KTransformers、llama.cpp 等系统已经表明，即使 GPU 显存远小于模型权重规模，CPU–GPU 混合推理仍可以支持 DeepSeek-R1/V3 等大型 MoE 模型在本地节点上运行。
图1 大型 MoE 模型的容量与带宽需求，以及 CPU/GPU 设备能力对比
但“能够运行”，并不等于“能够提供稳定的推理服务”。
此前的本地部署通常依赖 INT4 等低比特量化，或通过蒸馏、修改路由等方式缩减模型容量、开辟并行空间。即便模型成功运行，长上下文请求的首 token 等待时间、逐 token 解码速度，以及少量请求并发时的延迟稳定性，仍与云端服务通常追求的响应水平存在明显差距。
因此，我们希望进一步回答一个问题：原始 FP8 大型 MoE 在单个 CPU–GPU 节点上，能否跑出接近云端的服务质量？
研究团队将这一目标具体化为三个指标：在30秒 TTFT 预算内处理数万 token 的长上下文输入，使单请求解码速度达到约20 tokens/s，并在 prefill 与 decode 共存时尽可能限制相互干扰和延迟增幅。
固定的 CPU–GPU 分工，无法同时适配 prefill 和 decode
现有混合推理通常按照计算特征划分 CPU 和 GPU 的任务：Attention、共享专家等固定激活模块留在 GPU，参数量大但动态激活的路由专家则放在 CPU。
这种分工解决了显存容量问题，却很难同时适配 prefill 和 decode。
Prefill 会一次处理 prompt 中的大量 token。随着上下文变长，矩阵计算规模扩大，CPU 侧 MoE GEMM 逐渐从访存瓶颈转变为计算瓶颈。即使使用 AMX 指令和专用 GEMM 内核，这条路径仍然受到 CPU 计算吞吐上限约束。
Decode 每一步通常只生成一个 token，单次计算规模小，算术强度远低于 prefill。此时，专家权重读取、数据格式转换、线程同步和 NUMA 访问成为主要开销，大容量 CPU DRAM 反而仍然是合适的权重载体。
并发又带来第三种特征：Prefill 和 Decode 请求间、多个 Decode 请求间争抢硬件资源，如不改变资源分配方式，调度器只能在有限空间内尽力优化策略，但结果往往是 P/D 请求都承受巨大延迟。
因此，我们没有寻找一种贯穿所有负载的固定分工，而是围绕五项设计，分别重组 prefill、少卡并行、并发执行、FP8 算子和 CPU MoE 计算。
我们面向的也不是先进 CPU 节点，或者配备多张数据中心 GPU 和高速互联的集群，而是一类更典型的本地平台：双路 CPU 提供大容量 DRAM 和内存带宽，1–2张消费级 GPU 提供矩阵计算能力，但显存无法容纳完整模型，CPU 与 GPU 之间主要通过 PCIe 连接。
在主要实验平台上，两颗 AMD EPYC 9355 连接24个 DDR5-6400内存通道，总容量为1.15 TB、理论聚合带宽为1228 GB/s；GPU 为1–2张 RTX 5090，每张拥有32 GB显存。主要评测模型包括原始 FP8 DeepSeek-R1、Kimi-K2，以及用于量化性能对照的 Q4_K_M DeepSeek-R1。
长上下文 prefill 面临的第一重矛盾是：CPU 可以装下专家权重，却逐渐算不动；GPU 算得更快，却装不下完整模型。
KTransformers 等系统通过 AMX 指令和专用 CPU GEMM 内核提高 prefill 性能，在 2K prompt 下，吞吐可以超过500 tokens/s。但这条路径仍然受到 CPU 算术吞吐上限约束。随着输入增长至8K、16K和32K，CPU 侧 MoE 计算逐渐成为主要瓶颈，TTFT 约为20秒、40秒和100秒，后两个数字为基于已有性能结果的推算值。
另一条路径是 weight offloading：计算某个模块前，将相应权重从 CPU DRAM 搬入 GPU。这可以利用 GPU 算力，却可能让权重传输直接暴露在执行关键路径上。如果后续模块的权重没有及时到达，GPU 就只能等待 PCIe。
为突破 CPU prefill 的算力限制，我们的研究团队提出 Stream-Loading Prefill（SLP），通过三个并发线程和三条对应的 CUDA Stream，在亚层级粒度上将权重加载、GPU 计算与显存回收组织成一条相互重叠的流水线。
其中：
1. Loader 提前将后续模块的权重从 CPU DRAM 搬入 GPU；
2. Model 线程等待模块权重就绪，然后执行 GPU 计算；
3. Unloader 在计算结束后释放或复用对应的显存空间。
三个线程通过成对的 CUDA event 和 CPU 线程事件协调。Loader 完成模块加载后设置 ON event，Model 等待 ON event 再开始计算；模块执行结束后，Model 设置 OFF event，Unloader 等待该事件后回收显存。
完整权重的权威副本始终保留在 CPU 内存中，GPU 只保存当前计算和提前预取所需的有限部分。理想情况下，GPU 计算当前模块时，Loader 已经开始传输后续模块。只要计算能够覆盖足够多的传输时间，权重搬运暴露在 TTFT 关键路径上的比例就会下降。
SLP 不依赖专家预测、路由修改或权重量化压缩，而是通过连续的“加载—计算—回收”流水线，让权重传输尽可能与 GPU 计算重叠。
图2 Stream-Loading Prefill（SLP）执行流水线
流式加载真正落地时，首先遇到的并不是计算问题，而是显存管理问题。
以 DeepSeek-V3 的模型结构为例，58个 MoE 层、每层256个专家、每个专家3个 FP8 线性模块，对应：
即约4.45万个权重张量。如果每个张量都在使用前后单独执行 cudaMalloc 和 cudaFree，显存分配与释放本身就会产生可观开销，破坏加载—计算流水线。
为此，我们设计了跨层共享、人工管理的专家环形缓冲区。不同层的专家权重重复使用一组固定显存槽位，避免为数万个张量频繁申请和释放显存。
环形缓冲区的长度还会根据传输—计算平衡动态变化：
• 当 prompt 相对较短、权重传输仍占主导时，缓冲区长度设置为一层的专家数量，以扩大预加载窗口、尽量跑满主机到设备的传输带宽；
• 当 prompt 超过某个转折点，例如约50K，计算和中间张量开始主导资源占用，缓冲区缩小为两个槽位，以 ping-pong 方式维持重叠并控制显存峰值。
QKV 投影等数量较少、形状不规则的稠密权重不进入专家环形缓冲区。Loader 会在加载前检查剩余显存，使用约1 GB的固定空间暂存一层稠密权重，计算完成后再释放其临时分配。
因此，SLP 不只是为传统 weight offloading 增加异步预取，而是重新安排了权重生命周期、显存槽位和模块执行顺序。
SLP 有固定的权重传输和流水线启动成本。对于短 prompt，计算量不足以覆盖这些成本，CPU prefill 仍然更有竞争力。
我们的执行策略是：最多到4K tokens 使用 AVX FP8 CPU prefill，超过4K后切换至 SLP 或双 GPU DSLP。
在256–2K的短上下文区间，CPU baseline 仍具有优势；在4K附近，权重传输仍占据 SLP/DSLP 的显著延迟，因此相对 KT AMX 没有明显优势。进入8K–64K的长上下文区间后，流式加载的扩展趋势开始显现。
在主要实验平台上，单 GPU SLP 的 prefill 吞吐最高约为1200 tokens/s，并将32K prompt 控制在约30秒 TTFT 内。在20K–32K区间，SLP 相对 AVX baseline 提升超过一个数量级，相对推算的 KT AMX 性能约提升2.8倍。
图3 不同 prefill 长度下的 TTFT
这里的2.8倍需要与比较条件一起理解：相关 KT AMX prefill 结果来自 KTransformers 自己的实验平台，超过8K的数值则根据短上下文结果进行外推。这组数据更适合说明两种执行路径在长上下文下的扩展趋势，而不是完全同平台、同精度的直接性能对决。
SLP 也不是对 CPU prefill 的全面替代。它主要服务于计算量足以覆盖权重传输的长上下文请求。
单 GPU SLP 已经能够让权重流过 GPU，但增加第二张 GPU 后，问题不只是“把计算分成两份”。
Attention 与 MoE 的数据依赖不同，需要使用不同的并行方式。我们由此将 SLP 扩展为 Distributed Stream-Loading Prefill（DSLP）。
对于 Attention，DSLP 使用 zig-zag StripedAttention，将长序列沿上下文维度拆分到两张 GPU。每张 GPU 先对本地 KV 完成第一阶段因果注意力计算，随后通过一次环形 Pass-KV 交换剩余 KV，再完成第二阶段注意力。
对于 MoE，系统使用专家并行，将不同专家组分配给不同 GPU。标准专家并行先完成门控和排序，再通过 All-to-All Dispatch 将 token 发送给持有对应专家的 GPU；专家计算完成后，再通过 All-to-All Combine 将结果送回 token 原本所在的设备，最后执行加权归约。
因此，DSLP 同时包含三层设计：
数据中心的专家并行通常拥有更多 GPU 和高速互联。流量可以分散到多条链路，也更容易与其他计算重叠。
本地部署通常只有少量 GPU，主要依赖 PCIe，部分配置还缺少 GPU–GPU P2P。在这种条件下，标准专家并行的通信会集中到少量链路，Dispatch 和 Combine 的成本很快暴露出来。
在20K-token prefill、单个 decoder layer 的测量中，StripedAttention CP2与标准 EP2 的组合，相比单 GPU 顺序执行将层延迟降低约21%；但在所测的无 GPU–GPU P2P 环境中，Dispatch 和 Combine 仍然占据约31%的层延迟。
增加第二张 GPU 已经分摊了计算，MoE 通信却成为进一步扩展的主要障碍。
图4 20K-token prefill 下单个 decoder layer 的延迟拆解
针对少量 GPU、小规模专家并行和 PCIe 互联，我们提出 SmallEP。它的核心权衡是：接受少量本地重复计算，换取更少的跨卡通信。
假设全部设备共有
个 token，每个 token 激活
个专家，专家并行规模为
，隐藏维度为
。标准 EP 在每对设备之间的预期 Dispatch 通信量为：
Combine 阶段具有相同量级的通信成本。
SmallEP 改变了数据交换的顺序：
|
(a) Standard EP workflow. |
(b) SmallEP workflow. |
1. 先 All-Gather 尚未按专家展开的 token，使每个 rank 获得完整 token 集合；
2. 每个 rank 在本地重复门控和排序；
3. 只保留分配给本机专家的 token；
4. 专家计算完成后，先执行局部加权归约，将结果规约为
；
5. 再交换这些部分规约结果，并在本地完成最终归约。
SmallEP 的 All-Gather 流量固定为每条链路
，后续 All-to-All 交换的也是
大小的部分规约张量，避免通信量随激活专家数
膨胀。
按照通信量模型，当专家并行规模
不大于每个 token 的激活专家数
，即
时，SmallEP 的峰值单链路通信量低于标准 EP。
代价是每张 GPU 都需要对完整 token 集合重复执行一部分门控和排序。但测量显示，这部分冗余开销每层低于10毫秒，占端到端层延迟不到5%。
SmallEP 将 MoE 跨 GPU 通信量降低约50%。在20K-token prefill 的单层实验中，它相对标准 EP 进一步降低约18%的层延迟。结合 StripedAttention 后，双 GPU DSLP 达到单 GPU SLP 约1.64倍的 prefill 吞吐。
在两张 RTX 5090 上，DSLP 吞吐超过1800 tokens/s，并将约45K prompt 纳入30秒 TTFT。
图6 不同执行路径的 prefill 吞吐
SmallEP 面向的是少量 GPU、PCIe 互联和长上下文 prefill，并不是大规模集群专家并行的通用替代方案。
单请求性能提升后，本地推理仍需处理两类并发问题。
第一类发生在多条 decode 请求之间。不同请求会激活不同的专家，batch 增大时，实际需要读取的专家权重集合也随之扩大，CPU 内存带宽很快饱和。
第二类发生在 prefill 与 decode 之间。长上下文 prefill 会持续使用 GPU 和 PCIe，而 decode 需要稳定地逐 token 输出。如果两者共用一条执行路径，系统往往只能在 TTFT 与 TPOT 之间做取舍。
我们分别设计了双批次 Attention–MoE 重叠，以及节点内 prefill–decode 分离。
双批次重叠：让一个请求计算 Attention，另一个请求计算 MoE
在混合推理中，Attention 主要在 GPU 上运行，MoE 专家主要在 CPU 上运行。由于同一个 batch 内部存在计算依赖，两者通常按顺序执行：CPU 计算 MoE 时 GPU 空闲，GPU 计算 Attention 时 CPU 又得不到充分利用。
我们的测量显示，单层 Attention 约需要350微秒，MoE 计算约需要450微秒。这种交替执行产生了显著的硬件空转。
双批次 Attention–MoE overlap 为两个并发 batch 分别创建执行线程和 CUDA Stream，并将它们交错运行：当 Batch A 在 GPU 上执行 Attention 时，Batch B 在 CPU 上执行 MoE；随后两者互换。
图7 双批次 Attention–MoE 重叠执行
除 token embedding 和模型输出头等 GPU 独占操作外，大部分 Attention 与 MoE 都可以形成紧密流水线。前述独占操作的总开销低于5毫秒，相比61个 decoder layer 每 token 约50毫秒的主要执行时间较小。
在原始 FP8 DeepSeek-R1 上，单请求 decode 吞吐为21.5 tokens/s。两条等长请求并发时，系统总吞吐提高到33.6 tokens/s；上下文达到32K后，总吞吐仍为31.1 tokens/s。Batch size 为2时，每个请求维持16.8 tokens/s，相比单请求下降21.7%；作为对照，KT 在相应测试中从22.7降至13.6 tokens/s，降幅为40%。
因此，双批次重叠提高的是系统总吞吐和并发扩展效率，并不意味着增加并发完全没有单请求速度代价。
节点内分离：降低长 prefill 对 decode 的阻塞
SLP 将 prefill 的主要计算迁移到 GPU，只消耗较少 CPU 时间。基于这一特征，我们进一步在单个节点内分离 prefill 与 decode：一张 GPU 负责 SLP prefill，另一张 GPU 负责 decode 或短请求的 chunked prefill。
为了避免在 CPU DRAM 中保存两份完整模型权重，两条执行路径共享同一份常驻权重。进程间通过专家环形缓冲区共享权重，实现零拷贝并减少额外 DRAM 带宽消耗。
在 disaggregated SLP + decode 中，prefill 权重仍然需要经过 PCIe 5.0 x16进入 GPU；但相对于平台超过1 TB/s的 DRAM 带宽，这部分流量对 decode 的影响较小。
调度策略也不再只有 chunked prefill 一种选择：
• 低于约2K的短请求使用 chunked prefill；
• 对于长 prefill，如果短时间窗口内没有 decode 请求，则使用 DSLP 提高吞吐；
• 如果存在 decode 请求，则使用分离的单 GPU SLP，以优先保持 decode 延迟；
• Decode 请求动态组成小 batch，在延迟和效率之间平衡。
并发实验覆盖单 prefill、单 decode、prefill + decode、双 decode，以及 prefill + 双 decode 等负载。1P与1P+1D场景下，prefill TTFT基本稳定；在1P+2D场景中，decode 带来的额外 DRAM 流量会延迟 SLP 权重传输，使 TTFT 增加约18%。
从 decode 角度看，KT 在 prefill 与 decode 共存时，平均 TPOT 最多上升到单 decode baseline 的2.45倍；我们的最大增幅为1.54倍。总工作负载延迟方面，我们的最差增幅为1.67倍，KT则为2.53倍。

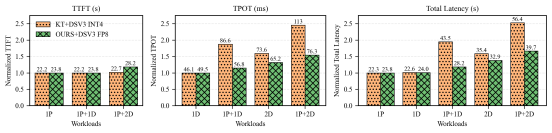

图8 并发工作负载下的 TTFT、TPOT 与总延迟归一化结果
这些结果说明，节点内分离可以明显缓解 prefill 与 decode 的相互干扰，但并不会消除所有资源竞争。并发 decode 增加后，DRAM 带宽仍会压缩 SLP 权重传输的余量。
原生 FP8 GEMV：不生成完整 BF16 权重副本，减少 CPU 访存
Prefill 适合借用 GPU 算力，decode 的关键却仍然在 CPU。
小 batch decode 的算术强度很低，主要受内存带宽限制。对于原始 FP8 模型，CPU 还面临额外困难：现代 GPU 已经提供成熟的 FP8 计算单元，通用 CPU 却没有对应的原生 FP8 执行能力。
传统路径通常先将 FP8 权重扩展或反量化为 BF16，再执行 GEMV。这不仅增加格式转换开销，也可能扩大中间数据的内存占用和访存量。
为此，我们开发了面向 MoE decode 的 AVX-512 FP8 GEMV kernel，直接读取 E4M3FN FP8 权重，并通过整数位操作完成格式处理。
标准实现需要先将 FP8 扩展至 FP32、应用 scale inverse并修正指数偏置，再截断为 BF16，最后执行 BF16 dot product。这条路径涉及超过15条向量指令，同时受到 FP32 寄存器密度限制。
优化后的 post-scaling 路径将 FP8 权重直接展开为 BF16，加载 BF16 activation，通过 vdpbf16ps 累加至 FP32，最后再对累加结果统一应用 scale。这样可以避开热路径中的频繁 FP32 转换，并将每个512位寄存器的有效元素数量从16个 FP32 提高到32个 BF16。
图9 AVX-512 FP8–BF16 点积的 post-scaling 路径
在此基础上，我们又将 GEMV 循环组织为三个层次：
• 沿输出维度
进行 tiling；
• 沿输入维度
以通常128个元素为一个 scale block；
• 在 block 内通过 SIMD dot product 完成流水化累加。

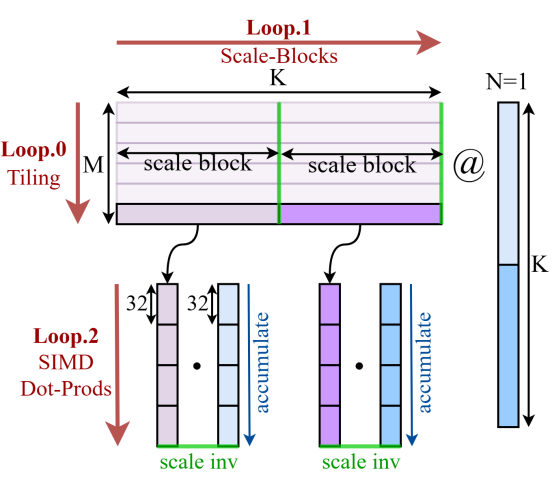

图10 FP8 GEMV 内核的层次结构
同一 scale block 内的部分点积先全部累加，再统一应用一次 inverse scale，相比基线 post-scaling kernel 将相关乘法次数减少4倍。
初步 post-scaling kernel 的有效内存带宽达到815 GB/s；进一步完成 tiling 和 scale-block 优化后，带宽提高到947 GB/s。
在真实 MoE GEMV 负载下，优化后 kernel 的延迟为15.5微秒，标准 FP8实现为21.7微秒。作为对照，OpenBLAS FP32为69.5微秒，AOCL-BLAS FP32为59.2微秒，AOCL-BLAS BF16为69.5微秒。相对于这些 CPU BLAS 路径，优化后的 FP8 GEMV 将延迟降低约4–5倍。
这组结果是算子级测试，不意味着端到端模型推理会获得相同倍数的提升。它解决的是原始 FP8 权重在 CPU 上缺少高效 GEMV 路径的问题。
CPU 细粒度并行：减少同步与跨 NUMA 通信，释放 decode 带宽
高效 kernel 只是基础。要把单个算子的带宽转化为完整 MoE 模型的 decode 速度，还需要处理专家之间、投影之间和 NUMA 节点之间的并行关系。
每个 MoE 专家包含 gate、up 和 down 三组投影。Gate 和 up 可以并行执行，但它们的输出需要在激活和逐元素相乘后，才能作为 down projection 的输入。
简单的全局 barrier 会让所有线程等待最慢的专家或任务，产生显著同步开销。为此，我们同时在两个维度上拆分计算：
• 在专家之间，将激活专家分配到 NUMA 节点内的不同核心；
• 在单个专家内部，沿输出维度
将 GEMV 切分为多个独立任务。
每个专家使用自己的细粒度 barrier。只要该专家的 gate 和 up 完成，就可以执行激活、乘法并进入 down，而不需要等待其他专家。我们还将 gate/up 之后的 combine 操作融合进第一阶段，进一步降低同步开销。
针对 Q4_K_M 等量化模型，执行路径还涉及 FP32、Q8_K、BF16等格式之间的多次转换。我们将 gate/up 和 down 的输入转换融合进对应投影，将输出转换融合进 down，减少 kernel launch，并将每个 MoE 层的全局同步限制在 gate/up combine之后和 down之后两次。
最终，在短上下文测试中，Q4_K_M DeepSeek-R1 达到28 tokens/s，ik_llama.cpp约为14 tokens/s，KTransformers约为22 tokens/s。相对 KTransformers，吞吐提高约25%。当上下文增长到128K时，我们的量化执行仍维持约19 tokens/s，而 KTransformers约为15 tokens/s。
在原始 FP8 模型上，DeepSeek-R1短上下文 decode 吞吐达到21.5 tokens/s，并在32K上下文内维持约20 tokens/s；Kimi-K2 的单请求吞吐约为22.4 tokens/s。

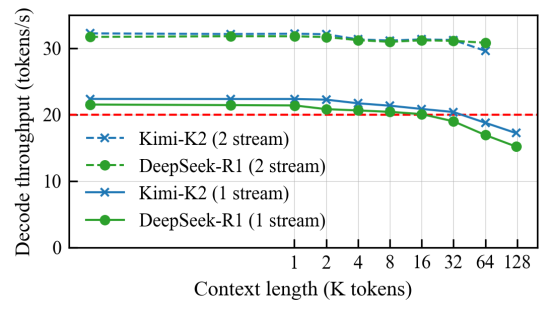

图11 原始 FP8 DeepSeek-R1 671B 与 Kimi-K2 1T 的 decode 吞吐
这些端到端结果来自 FP8 GEMV、细粒度同步、NUMA 调度和算子融合的共同作用，不能只归因于其中某一个 kernel。
五项设计最终需要回到开篇提出的四个问题：原始模型能否直接运行、长上下文能否控制 TTFT、单请求 decode 能否维持响应速度、并发时能否减少性能退化。

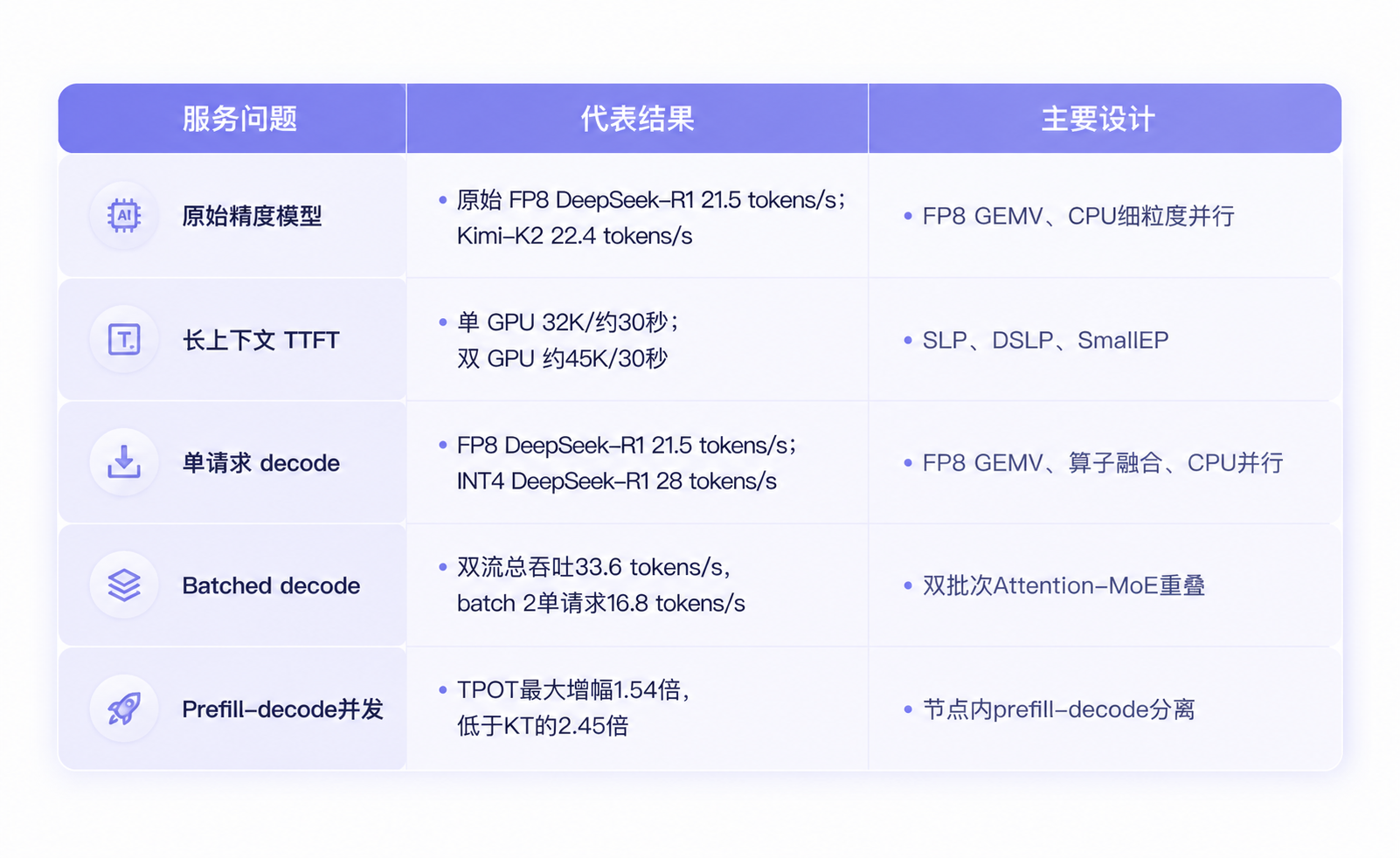

在主要实验平台上
模型质量评测进一步比较了我们的执行结果与模型官方结果。在 MMLU-Redux 和 MMLU-Pro 上，DeepSeek-V3.1与Kimi-K2-Instruct的 Exact Match 得分与官方参考值相差约1–1.2个百分点以内。
这为“原始模型能力没有因系统执行路径产生系统性损失”提供了支持，但仍应注意，评测只覆盖了两个 benchmark，得分差异也可能受到生成配置等因素影响。
这套系统面向的是大容量双路 CPU、1–2张消费级 GPU 和 PCIe 互联组成的本地节点。向其他硬件迁移时，瓶颈会随资源条件变化。
对于较低端 CPU，小 batch decode 的主要限制仍是有效 DRAM 带宽。MoE 中的 skinny GEMM 算术强度大约为 batch size 的两倍；本地常见 batch size 为1–4，远低于现代 CPU 的计算—内存比。我们的测量中，CPU 侧 MoE 约占 decode 总时间的60%，双批次执行时暴露得更多。因此，decode 性能预计会随可用 DRAM 带宽近似变化。
对于低显存或中端 GPU，SLP/DSLP 的效果取决于专家环形缓冲区容量，以及能否充分重叠传输与计算。
在约16K的中等长度下，默认的一层完整专家缓冲区最有利于平滑层内传输与计算的不均衡。DeepSeek-V3和Kimi-K2需要约11.3–16.9 GB环形缓冲空间；双 GPU 分布后，每张卡约需要5.6–8.5 GB。如果显存不足以提供相应缓冲，传输—计算重叠会减弱，TTFT可能上升。
在超过约50K的超长 prefill 中，工作负载逐渐由计算而不是传输主导，性能会更多取决于 GPU 本身的计算能力。
这项工作的意义，并不是为所有硬件配置给出一套统一的性能答案，而是验证了一条可行路径：在双路 CPU、消费级 GPU 与 PCIe 组成的本地节点上，通过对计算、存储与通信的系统级协同，原始精度的旗舰 MoE 模型同样可以获得接近云端的推理体验。
论文地址：https://arxiv.org/abs/2606.10493
